بررسی تاثیر محل نصب رادیاتور در توزیع بار حرارتی

گرمایش بوسیله رادیاتور یکی از سیستم های مرسومی است که در بیشتر ساختمان­ها مورد استفاده قرار می­گیرد. یکی از مواردی که درباره این سیستم اهمیت دارد محل نصب و چیدمان رادیاتورها در داخل فضا می­باشد. تحقیقی با استفاده از شبیه ­سازی محاسباتی در رابطه با نحوه قرارگیری رادیاتور در یک اتاق دارای بازشو و استفاده از یک مانکن به عنوان انسان واقعی جهت بررسی وضعیت آسایش حرارتی انجام شده است و حالت های قرارگیری رادیاتور و نحوه توزیع بار حرارتی و شرایط آساش مورد بررسی قرار گرفت.

شماتیک حالت های مختلف قرارگیری رادیاتور در فضا

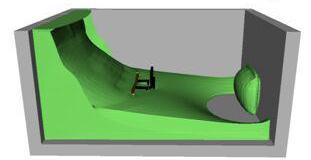

نحوه توزیع بار حرارتی وقتی رادیاتور روی دیوار جانبی نصب می­گردد:

همانطور که در شکل روبرو قابل مشاهده است توزیع باردر اتاق به صورت غیر یکنواخت می­باشد.

و بیشتر توزیع بار گرم در اطراف پنجره است.

که سبب بر هم زدن آسایش حرارتی ساکنین است.

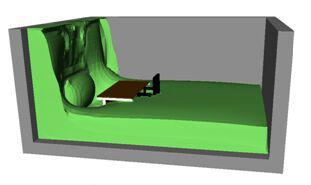

نحوه توزیع بار حرارتی وقتی رادیاتور روی دیوار پشت نصب می­گردد:

همانطور که در شکل روبرو قابل مشاهده است توزیع باردر اتاق به صورت غیر یکنواخت می­باشد.

که سبب بر هم زدن آسایش حرارتی ساکنین است

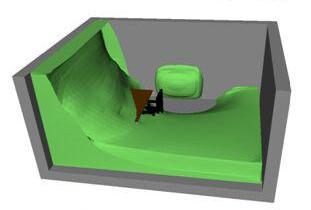

نحوه توزیع بار حرارتی وقتی رادیاتور زیر پنجره نصب می­گردد:

همانطور که در شکل روبرو قابل مشاهده است توزیع باردر اتاق به صورت یکنواخت می­باشد.

میزان آسایش حرارتی در این حالت بسیار زیاد است.









با توجه به اشکال بالا و بررسی توزیع بار در هر یک از حالات قرار گیری رادیاتور در فضا نتایج نشان می­دهد نصب رادیاتور در زیر پنجره بیشترین آسایش حرارتی را در پی دارد در ذیل ارقام دقیق فاصله­گیری از آسایش حرارتی در هر یک از حالات آورده شده است.



فاصله گیری از آسایش حرارتی در سه مکان مطالعه شده



همانطور که از نمودار پیداست فاصله از آسایش حرارتی در هر یک از شرایط به شرح زیر می­باشند:

زیر پنجره:   ۱۸.۵ درصد

دیوار جانبی: ۲۱ درصد

دیوار پشت: ۲۱.۵ درصد

با توجه به ارقام بالا قرارگیری رادیاتور در زیر پنجره، آسایش حرارتی بیشتری را نسبت به حالتهای دیگر فراهم می­کند.
